วัสดุเปลือก: | PA66 | แรงดันไฟฟ้า: | 240V |
---|---|---|---|
จัดอันดับปัจจุบัน: | 6,10,16,20,25,32A | การป้องกัน: | MCB + RCD |
ความถี่: | 50 / 60Hz | มาตรฐาน: | EN60947-2 |
การติด: | ประเภทปลั๊กอิน | Triping: | ประเภทอิเล็กทรอนิกส์ |
ชื่อผลิตภัณฑ์: | RCBO, ไฟฟ้า RCCB / RCD / ELCB | วัสดุ: | ทองแดง, เศษไม้พลาสติกมาตรฐานสูง, ทองแดงสีแดง T2 / เงิน |
ใบสมัคร: | ของใช้ในครัวเรือนการกระจายสถานีไฟฟ้ากำลังกันอย่างแพร่หลายไฟฟ้าห้องจัดจำหน่าย | สะดุดโค้ง: | C, B, D โค้ง |
กระแสตกค้าง: | 10mA, 30mA, |

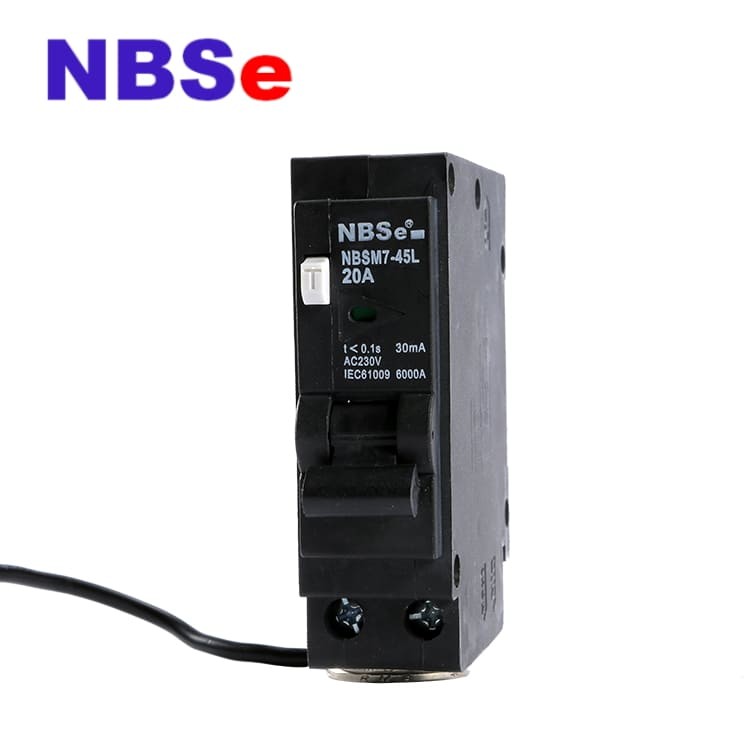

NBSe NBSM7-45L C16 เบรกเกอร์ที่เหลืออยู่กับการป้องกันการโอเวอร์โหลด, MEM RCBO
1. คำอธิบายทั่วไป
หน่วยนี้รวมการป้องกันกระแสเกินของ "MEMGUARD" mcb กับ rcd อิเล็กทรอนิกส์ที่มีความสามารถในการดำเนินงานความไวสูงด้วยคุณสมบัติที่ไม่ปลอดภัยเป็นพิเศษหน่วยพร้อมสำหรับการติดตั้งใน "MEMGUARD" SPN ประเภท A หรือแผง B ประเภทเดียว ระบบ.เครื่องนี้มีการป้องกันแบบเฟสเดียวเพื่อป้องกันการโอเวอร์โหลด, ไฟฟ้าลัดวงจรและกระแสไฟรั่วของดิน
2. การป้องกันกระแสเกิน
การป้องกันกระแสเกินไปยังตัวนำวงจรนั้นมีให้โดยองค์ประกอบความร้อนและแม่เหล็กคือด้านเส้นเทียบเท่ากับ "MEMGUARD" mcb และมีอยู่ในทั้ง M3 และ M6 รุ่นคุณลักษณะการทำงานของกระแสเกิน (เส้นโค้งของเวลา / กระแส) "MEMGUARD" mcb มาตรฐานส่วนนี้ของหน่วยเป็นไปตามข้อกำหนดของ BSEN60947-2 สำหรับเบรกเกอร์วงจรขนาดเล็กข้อกำหนดของการลัดวงจรสอดคล้องกับ BS4293
3. การป้องกันความผิดปกติของโลก
elcd elment ของอุปกรณ์ให้แกนตรวจจับสมดุลของความแตกต่างระหว่างสายและกระแสเป็นกลางและเครื่องขยายเสียงเพื่อให้ความไวสูง
4. การดำเนินการของปุ่มทดสอบ
การตรวจสอบนี้ได้ทำการติดตั้งระบบท้ายด้วยตัวครอบและฝาปิดทั้งหมดและต้องใช้ MCB / RCD และแหล่งจ่ายไฟหลักเปิดใช้งานการกดปุ่ม hte ที่ทำเครื่องหมายว่า "T" บน MCB / RCD ใช้การจำลองดินผิดกับ MCB / RCD เดินทางได้ทันที
ควรตรวจสอบเป็นประจำอย่างน้อยทุกไตรมาสหาก MCB / RCD ล้มเหลวในการเดินทางขอคำแนะนำจากผู้เชี่ยวชาญ
บันทึก:
การทำงานของอุปกรณ์ทดสอบจะตรวจสอบเฉพาะฟังก์ชั่นการทำงานที่ถูกต้องของ MCB / RCD ที่เส้นโค้งที่สูงกว่าระดับการสะดุดที่กำหนดไว้การทดสอบนี้ไม่ได้ตรวจสอบความสมบูรณ์ของระบบสายดิน
5. การติดตั้ง
1)ติดตั้งหน่วย MCB / RCD ตามที่ต้องการใน "MEMGUARD" consumer / บอร์ดกระจายสินค้า
2)แหล่งจ่ายไฟสีดำที่บินได้ของ Neutral จะต้องเชื่อมต่อกับขั้วต่อจ่ายที่เป็นกลาง
3)การเชื่อมต่อโหลดถูกสร้างขึ้นกับเทอร์มินอลขาออกของหน่วยที่ระบุว่าโหลด 'L "โหลดและ"
หมายเหตุ: neutr al จัดหาเทอร์มินัลบล็อก
4)เครื่องทดสอบฉนวนไฟฟ้าแรงสูงจะต้องไม่ใช้กับหน่วยในวงจรเพื่อทำการทดสอบ hv ตัดการเชื่อมต่อสายเคเบิลด้านโหลดจากชุด MCB / RCD และวงจรทดสอบตามปกติ
